本系列产品公称通径由20至80mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受PT100铂热电阻的温度信号为来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合

主要零件材料

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti

阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

推杆、衬套：2Cr13

垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片

波纹管：1Cr18Ni9Ti

结构与原理

调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。

1．加热型调节阀的结构与原理，见附图示：

 电动温度调节阀

工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

主要特点

1、与PT—100、PT—500或PT—1000温度传感器配套使用，控制精度高、反应速度快。

2、控制温度的设定在执行器外部，设定温度非常方便。

3、数字显示实测温度、简洁直观明了。

4、调节型执行器的关键部件--控制器，采用最先进的混合集成电路，经过老化处理，用树脂密封浇铸，呈匣子状，防潮、防震，体积小，可靠性高。

5、合理设计上下电气限位功能、弱电控制、安全耐用。

6、机械结构坚固紧凑，联线、安装、调整维护十分简便。

7、用电位器调整工作零点（起始）和行程满位（终点）灵敏度等简单易行。

8、执行器具有过载保护、温度保护及压缩弹簧保证阀门的严密关闭的三种保护功能。

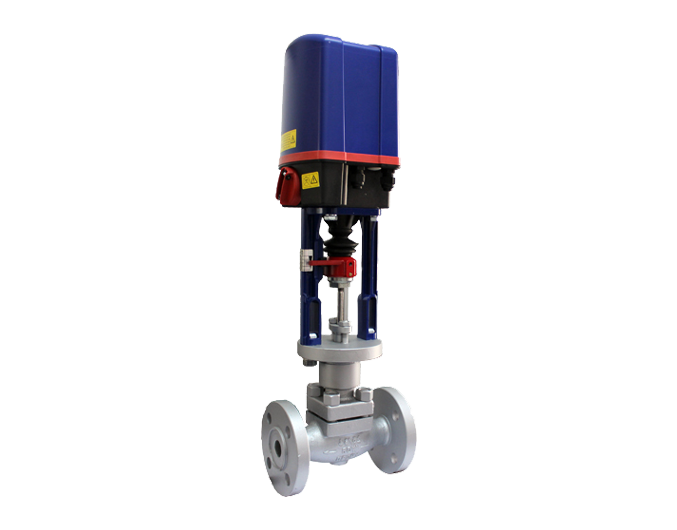

高压电动控制阀

型号： 两通控制阀  AOC 1050

操作电压：AC230v 50HZ/60HZ

工作温度：-10℃~350℃

本体耐压：PN 63

控制方式：P.PL.PID

轴封型式：PTFE+gRAPHITE Packing

执行器扭力：5000 N

传动器耐温：0~70℃

口径：DN25~DN80(1”~3”)

最大泄漏量:0.01%Kvs

适用流体：热媒油、热油、蒸汽、热水、水、气体

本体材质：铸钢
